Камера сгорания для сжигания пиролизных газов мусоросжигательных заводов.

Изобретение относится к оборудованию для сжигания отходящих газов пиролизных печей заводов для переработки твердых бытовых отходов (ТБО). Технический результат: возможность использования наиболее экономичного парогазового цикла. Камера сгорания для сжигания отходящих газов, образующихся при пиролизе твердых бытовых отходов, содержит камеру смешения и расположенные на ее входе соосные активное и пассивное сопла, подключенные соответственно к источникам сжатого воздуха и отходящих газов, причем камера смешения выполнена в виде диффузора с углом раскрытия 10-18 град., а соотношение диаметров активного Д.акт. и пассивного Д.пас. сопел составляет Дакт/Дпас=0,35-0,4.

Существенным недостатком существующих камер сгорания при использовании их в системах утилизации теплоты отходящих газов печей для пиролиза ТБО, является невозможность использования для этой цели наиболее экономичного парогазового цикла. Данное изобретение позволяет устранить указанный недостаток.

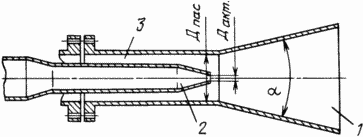

Камера работает следующим образом (см. рис.).

В активное сопло 2 от источника, например компрессора, подается сжатый воздух, который разгоняется в сопле до заданной скорости и истекает из сопла 2 в виде струи. В процессе смешения с окружающим сопло 2 пассивным пиролизным газом струя воздуха создает разрежение в сопле 3, благодаря чему через сопло 3 всасывается поток пиролизного газа. Последний смешивается в камере 1 с воздухом и образовавшаяся газовоздушная смесь сгорает в камере 1. Ввиду диффузорной формы последней в камере 1 происходит увеличение давления продуктов сгорания. Это позволяет превратить энергию продуктов сгорания в механическую работу на валу в газовой турбине. Теплота отходящих газов последней может быть использована для генерирования пара в котле-утилизаторе. Таким образом, предложенное выполнение камеры сгорания позволяет эффективно использовать энергию пиролизных газов в парогазовой установке, обладающей самым высоким кпд из современных тепловых двигателей.

Изобретатель: Систер В.Г. (RU); Гонопольский А.М. (RU); Щепилло Л.В. (RU); Нефёдова Ю.А.

Имя патентообладателя: Гонопольский Адам Михайлович (RU); Систер Владимир Григорьевич

Адрес для переписки: 117556, Москва, ул. Болотниковская, 10А, кв.101, пат.пов. А.В. Моравскому,

Защищено патентом РФ № 2249154
