Способ пиролизной обработки твердых бытовых отходов.

Изобретение относится к технологии комплексной переработки ТБО путем пиролиза с последующей утилизацией энергии пиролизных газов. Способ обработки включает загрузку ТБО и сыпучего инертного теплоносителя в вертикальную шахтную печь, инициацию процесса пиролиза путем подачи горячей пароводяной смеси, получение низконапорного пиролизного газа и его сжигание с утилизацией теплоты сгорания. К низконапорному пиролизному газу подводят дополнительную энергию путем смешения в эжекторе с потоком высоконапорного воздуха, температуру пароводяной смеси поддерживают на уровне 60-800С, температура в зоне газификации ТБО составляет 150-2500С, а температуру и давление газа после сгорания поддерживают на уровне, соответственно, 600-10000С и 0,5-1,1 МПа.

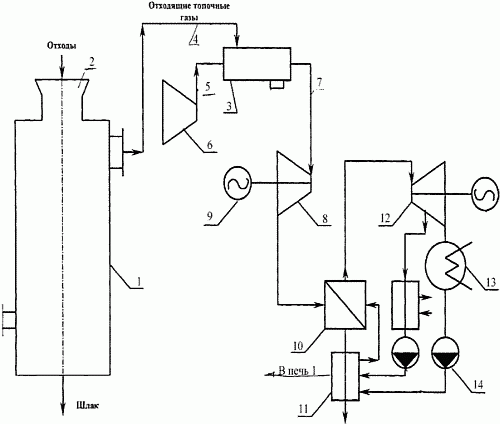

Установка работает следующим образом (см рис). Через бункер 2 в печь 1 загружают ТБО в смеси с сыпучим инертным, например, минеральным теплоносителем. Производится инициация процесса пиролиза ТБО путем подачи в печь 1 горячей пароводяной смеси. В результате пиролиза ТБО получают низконапорный пиролизный газ, который по трубопроводу 4 поступает к пассивному соплу эжекторного устройства камеры сгорания 3. Одновременно к активному соплу эжектора подводится под высоким давлением сжатый в компрессоре 6 воздух. В результате к низконапорному пиролизному газу подводится дополнительная энергия путем смешения в эжекторе с потоком высоконапорного воздуха. Давление газовоздушной смеси может быть увеличено путем преобразования кинетической энергии потока в энергию давления в диффузоре. После сжигания газовоздушной смеси продукты сгорания расширяют в газовой турбине 8. После турбины 8 отходящие газы подают в котел-утилизатор 10 для генерации пара, а остальной пар направляют в паровую турбину 12. Часть пара могут подавать в печь 1 для инициации пиролиза ТБО.

Температуру пароводяной смеси поддерживают на уровне 60-80°С, температура в зоне газификации ТБО составляет 150-250°С, а температуру и давление газа после сгорания поддерживают на уровне соответственно 600-1000°С и 0,5-1,1 МПа. Достаточно высокое давление продуктов сгорания позволяет эффективно использовать газовую турбину 8 и парогазовый цикл в системе утилизации ТБО. Благодаря этому кпд системы утилизации значительно, почти вдвое больше по сравнению с обычной пароводяной утилизацией теплоты отходящих газов.

Имя изобретателя: Систер В.Г. (RU); Гонопольский А.М. (RU); Щепилло Л.В. (RU); Нефёдова Ю.А.
Имя патентообладателя: Систер Владимир Григорьевич (RU); Гонопольский Адам Михайлович
Адрес для переписки: 117556, Москва, ул. Болотниковская, 10А, кв.101, А.В. Моравскому
Защищено патентом РФ № RU2254518
