Способ пиролиза отходов и устройство для его осуществления.

Изобретение относится к способу и устройству для проведения пиролиза отходов и может быть использовано для пиролиза отходов широкого круга материалов, не чувствительных к нагреву микроволновым излучением.

В предлагаемом способе, отходы подают сверху на слой порошкообразного материала самотеком для осуществления их самопроизвольного перемещения через порошкообразный материал.

Сущность изобретения в устройстве: устройство снабжено наклонным средством для подачи по нему самотеком отходов сверху на слой порошкообразного материала. Последний расположен в резервуаре с возможностью перетекания через его край по мере подачи отходов. Резервуар открыт сверху и выполнен из материала, устойчивого к нагреву до температуры по меньшей мере 800C. Средства подачи отходов выполнены в виде трубы, проходящей через первое отверстие в верхней части стенки реакционной камеры и далее через внутреннюю часть камеры так, что конец ее расположен над открытой верхней частью резервуара. Часть трубы опирается на верхний край стенки резервуара. Источник микроволнового излучения расположен на расстоянии от реакционной камеры. Устройство выполнено с каналом, проходящим от источника микроволнового излучения через второе отверстие, выполненное в стенке камеры, к месту, расположенному вблизи открытой верхней части резервуара. Реакционная камера имеет первое выпускное отверстие, выполненное в нижней части ее стенки и расположенное ниже резервуара так, что материал, перетекающий через край резервуара, попадает в это отверстие, а средства удаления газов выполнены в виде второго выпускного отверстия в верхней части реакционной камеры для отвода горячих газов, выделяющихся из отходов в процессе пиролиза.

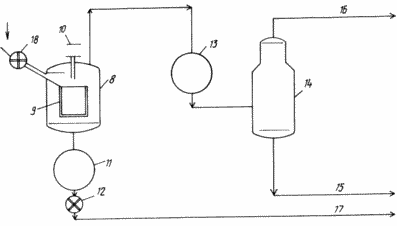

На чертеже показано предлагаемое устройство.


В соответствии с чертежом отходы и порошкообразный углеродсодержащий материал подаются вместе через воздушный затвор 18 в находящуюся в реакторе 8 пиролизную камеру 9, выполненную из нержавеющей стали и имеющую огнеупорную футеровку. Материал в камере экспонируется микроволновому излучению от микроволнового генератора 10.

Порошкообразный материал, включая материал отходов, который разложился в результате пиролиза до элементарного углерода, перетекает через край пиролизной камеры 9 и проходит через охладитель 11 углерода и воздушный затвор 12, после чего он восстанавливается в виде твердого углеродного продукта 17. Углеводородные газы, образующиеся в процессе пиролиза, выводятся из реактора 8 и через охладитель 13 углеводородных газов поступают в сепаратор 14 "жидкость-газ", который разделяет их на нефтепродукты 15 и (кислотные) отработанные газы 16. Отработанные газы могут затем пропускаться через скруббер перед их выпуском в атмосферу.

Защищено патентом РФ № 2080994
Имя патентообладателя: Кеннет Майкл Холланд[GB]
