Способ переработки изношенных шин и устройство для его реализации.

Разработанный способ и устройство позволяют вести процесс парового термолиза резины в непрерывном режиме, исключив циклическую остановку реактора на период загрузки исходного сырья и выгрузки твердых продуктов разложения из рабочей зоны.

Непрерывность процесса деструкции достигают посредством отсечения рабочей зоны реактора от внешней среды посредством водяных затворов в шлюзовых камерах загрузки и выгрузки, что позволяет вести процесс термолиза в стационарном режиме, не останавливая реактор разложения. При этом смачивание шин водой, при прохождении водяного затвора камеры загрузки, благоприятно влияет на кинетику последующего разогрева отходов резины до температуры разложения (280-500°С). Рабочую температуру в зоне разложения реактора, после выхода на режим, поддерживают за счет собственного источника энергии - сжигания газовых и части жидких продуктов разложения отходов. При этом жидкую фазу деструкции резины, для целей энергообеспечения процесса разложения, используют в количестве 25-30% от полученного объема, а газовую составляющую продуктов разложения полностью сжигают в печи реактора. Таким образом, достигается высокая экологическая безопасность и экономичность процесса утилизации резиновых отходов.

Существенно, что паровой термолиз ведут при отрицательном давлении в рабочей зоне реактора (0,01-0,1 атм), последнее обеспечивает эффективное парообразование при более низкой температуре в реакторе за счет сдвига точки равновесного влагосодержания и повышает безопасность и экономичность процесса разложения шин.

В процессе деструкции резины вместе с летучей парогазовой фазой выделяется мелкодисперсная сажа, улавливаемая посредством сменного цеолитового патрона, которым дополнительно оборудован реактор. При этом патрон пропитан солями металлов с переменной валентностью (Ni, Co, Сr, Сu и т.п.), что обеспечивает каталитический крекинг органической составляющей парогазовой фазы и повышает экологическую безопасность процесса утилизации изношенных шин.

Эффективный отбор и возврат тепла в реактор от отходящих дымовых газов достигается также благодаря спиральной конструкции дымохода, что в сочетании с конической формой направляющей печи реактора обеспечивает равномерный всесторонний подвод тепла к шинам и не требует их предварительного измельчения. Такое конструктивное выполнение реактора существенно снижает энергетические затраты на предварительную подготовку шин и экономит энергоресурсы за счет рекуперации тепла.

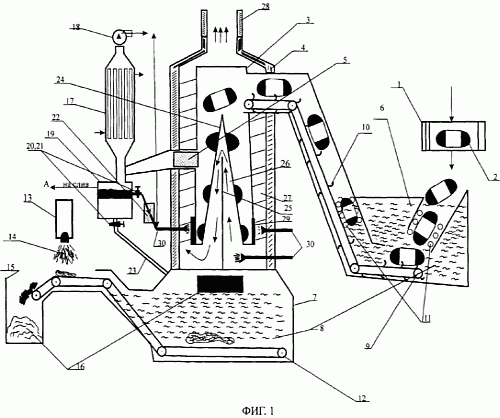

Изобретение поясняется чертежами, где приведена принципиальная схема устройства.


Изобретатель: Дроздов Алексей Владимирович (BY); Ковалев В.В. (RU); Могильнер Александр Симонович (BY); Калацкий Николай Иванович (BY)
Адрес для переписки: 220131, г.Минск, а/я 500, В.П. Самцову
Защищено патентом РФ № RU2251483
Имя патентообладателя: ООО НПО "Технопром" (RU); Дроздов Алексей Владимирович (BY)
