Главная страница / Переработка вторичного сырья / Технология производства

Установка по переработке твердых бытовых отходов методом паровоздушной газификации



1.Общие сведения

Комплекс предназначен для переработки твердых топлив (ТТ) в продукт-газ. В качестве ТТ может использоваться твердые бытовые отходы, уголь, древесина, автошины, нефтешламы и нефтебитумы, промышленные и сельскохозяйственные отходы и т.д.
Сущность технологии заключается в двухстадийной термической переработке ТТ методом паровоздушной газификации, разработанным в ИПХФ РАН (Черноголовка). Полученный продукт-газ может быть использован в газотурбинной (паротурбинной, газопоршневой) установке для получения электрической и/или тепловой энергии.
На данную технологию газификации получено заключение Российской Государственной экологической экспертизы, подтверждающее технологическую безопасность и конструктивную надежность используемого оборудования (приказ МПР России от 22.01.02 № 15).

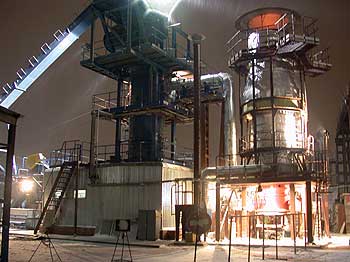

В настоящее время установка производительностью 15 тыс т/год прошла испытания и отработку регламентов газификации различных твердых топлив на территории ФГУП "ММПП "САЛЮТ".

В состав комплекса газификации входит:

  • реакторный модуль (газификатор);
  • установка очистки продукт-газа и/или дымовых газов;
  • энергетический блок.
    Комплектующее оборудование поставляется в соответствии с требованиями мировых стандартов с участием европейских и российских изготовителей.

    2. Технология газификации ТТ

    Технологическая схема производственного комплекса предусматривает последовательное осуществление следующих операций:
  • Прием, взвешивание, разгрузку ТТ на промплощадке;
  • Подачу ТТ на загрузочный транспортер газификатора;
  • Газификацию ТТ с получением продукт-газа;
  • Очистку продукт-газа;
  • Удаление золоостатков, их складирование и вывоз;
  • Производство тепловой и электрической энергии;
  • Сжигание остатков продукт-газа на горелке;

    Производительность комплекса – 15000 т/год,
    Энергетический потенциал газа, получаемого при газификации
    ТБО................ до 5 МВт
    Древесины....... до 8 МВт
    Угля............... до 7 МВт
    Автошин.......... до 9 МВт
    Время непрерывной работы –до 7000ч/год,
    Обслуживающий персонал – 10 человек,
    Занимаемая площадь – не более 2000 м2.

    3. Основные технические данные

    1. Технологическая производительность 2,5 т/ч ТТ, или 15 000 т/год возможно форсирование до 30 тыс.т./год
    Внутренний диаметр реактора 1,5 м
    Наружный диаметр 2,2 м
    Высота от уровня фундамента 19,5 м
    Высота рабочего объема 7,3 м
    Размеры подреакторного зала 6 х 9 м
    Нагрузка на фундамент при загруженном реакторе около 80 т
    Вес загрузки реактора До 10 т
    Максимальный размер кусков топлива менее 130 мм
    2. Уровень автоматизации Процесс полностью автоматизирован.
    3. Срок эксплуатации 15 лет и более при соответствующем техническом уходе
    4. Защита от аварий и пиковых выбросов вредных отходов Достаточный резерв газоочищающей установки, также и для пиковых нагрузок
    5. Аварийное отключение Полностью автоматическое отключение в случае аварии, при отключении тока, пневматическом открывании аварийной заслонки дымовой трубы
    6. Использование электроэнергии Установленная мощность собственных потребителей - около 250кВт
    7. Тепловая мощность на горелке 7 Мвт
    Температура продукт-газа 120-200 С
    КПД по продукт-газ/топливо Не менее 80%
    8. Затраты на эксплуатацию:
    Персонал 8 рабочих (2 – в смену, 2 резервных), 1 руководитель, 1 лаборант
    Расходные материалы Вода, пар, инерт, расходные материалы устройства газоочистки
    Профилактический уход и ремонт установки - 2% от инвестиционных затрат в год
    Дизельное топливо для опорной горелки –10 кг/час
    9. Расход воздуха до 2000 кг/ч
    Расход пара до 500 кг/ч (130 град.С)
    Расход инерта. В качестве инерта используются обломки отработанного в печах шамотного кирпича до 40 кг/ч
    Выход продукт-газа до 4500 кг/ч (сухого)
    Подача инерта 550-1400 кг/ч
    Выход золы До 400 кг/ч
    10. Сорбалит 1 кг/ч
    Активированный уголь 1 кубометр в месяц

    4. Экологические особенности

    Процесс газификации осуществляется при температуре около 1100 оС при недостатке кислорода.
    При очистке продукт-газа происходит полное удаление компонентов, образующих при сжигании вредные вещества.
    Продукт-газ после очистки отвечает требованиям, предъявляемым к моторным газовым топливам, его также можно сжимать для подачи в камеру сгорания ГТУ. При отсутствии необходимости в выработке электрической энергии сжигание излишков продукт-газа осуществляется в специальной горелке, встроенной в энергетический котел, при температуре 1200 оС и более.

    5. Сроки поставки, монтажа, пуска и наладки

    Поставка –12 месяцев, монтаж 4 месяца, пусконаладка – 2 месяца. Условия поставки – по согласованию с заказчиком монтаж - под ключ

    6. Примечания

    1. Одним из преимуществ предлагаемой технологии является модульный принцип применения реакторов-газификаторов. Эта особенность позволяет модульно наращивать производительность, а также использовать для сжигания вырабатываемого продукт-газа уже имеющийся в распоряжении Заказчика энергоблок. В этом случае продукт-газ может быть основным или дополнительным топливом энергоблока.
    Калорийность газа – около 1100 ккал /нм3.
    При использовании продукт-газа в качестве дополнительного топлива затраты на приобретение основного топлива уменьшаются пропорционально теплотворной способности вырабатываемого продукт-газа.
    2. Сжигание продукт-газа в уже имеющемся энергоблоке позволит снизить капитальные затраты, связанные со строительством нового энергоблока и, возможно, использовать уже установленную на действующем энергоблоке систему очистки дымовых газов.
    3. Вопросы привязки к инженерным сетям и согласование Проекта с местными органами производятся при разработке проекта Генпроектировщиком.
    4. Содержание вредных примесей в выхлопных газах после очистки продукт-газа не будет превышать ПДК по европейским нормативам.

    Предприятия, работающие по данной технологии:

    ФГУП «ММПП «САЛЮТ»







    Уважаемые коллеги!
    Приглашаем Вас принять участие в наполнении этого раздела.
    Информацию о Вашем предприятии, видах вторичного сырья, отходов и используемых технологиях можно присылать по адресу support@solidwaste.ru
