Линия производства Пэт Листа TDS-75
Описание:
ПОДРОБНОЕ ОПИСАНИЕ
Условия работы
источник питания 380V, 50HZ
сырья PET
ширина продукты 1400mm
толщина листа 0.3-1.5mm
выпуск 400--500kg/hour
скорость работы 30M / Min
давление воздуха 1M3/h, 0,4—0,5Mpa
оборотная вода охлаждения 8M3/h; 25℃
Состав оборудования и параметры
1. Система обработки сырья 1 комп.
2. TDS-75Aпараллельный двухшнековый экструдер 1 шт.
3. Фильтр 1 комп.
4. Дозирующий насос 1 шт.
5. Форма 1 комп.
6. Трехвалковый каландр 1 шт.
7. Регулятор температуры воды 1 шт.
8. Охлаждающая стойка иобрезное устройство 1 комп.
9. Устройство силиконового покрытия (на выбор , цена 12000 доллвров ) 1 комп.
10. Устройство для восстановления материала кромки 2шт.
11. Тянущее 1 шт.
12. Двойное намоточнее устройство 1шт.
13. Ящик управления 1 комп.
Подробная спецификация оборудования и компонентов производственной линии
Система обработки сырья
1250 сушилка 1шт.
Вакуумный загрузчик 2шт.
TDS-75 Aпараллельный двухшнековый экструдер
Диаметр шнека ø 73mm
Материалшнека и трубы материалтрубы: a-101 сплав, шнек: металл: Ｗ6Ｍo5Cr4V2
Скорость крутиться шнека 40～400rpm
Главный мотор 160 кВт
Редуктор
Интеграция замедления и распределения крутящего момента, высокоскоростные, сверхмощные шестерни с твердыми зубьями, прецизионная шлифовка поверхности зубьев;
Радиальные подшипники импортируются из Японии NSK;
Главный редуктор главного двигателя использует смазку погружением в масло в качестве основного метода и распыление в качестве вспомогательного метода.Мощность двигателя масляного насоса составляет 2,2 кВт;
Охлаждение смазочного масла: пластинчатый теплообменник с циркуляционным водяным охлаждением.
Экструзионная система
Винтовой элемент и оправка соединены эвольвентной линией;
Материал невидимых частей винта: быстрорежущая инструментальная сталь (W 6 Ｍo5Cr4V2), вакуумная закалка;
Направление вращения шнека: вращение в одном направлении; ствол имеет модульную конструкцию;
Платформа из стальной конструкции с лестницей и перилами
набор
Фильтр
Структура фильтра Двойное место
Гидравлическая система Максим. Давление 16 Mpa
Мотор насоса 2.2 kw
Мощность нагревы 5 kw
Вход трубы масла монтаж датчик давления
Дозирующий насос
Модель насоса 200cc
Модель редуктора GKAF77
Мощность мотора 15 kw
Марка частотника ＡＢＢ
Оборот мотора 1500
Максим оборот насоса 63
Соединение насоса и редуктора
Универсальная муфта
Впускной и выпускной патрубки насоса соответственно оснащены датчиком давления, где давление на входе
Сила используется для обратной связи по управлению с обратной связью с хостом вход трубы масла монтаж датчик давления

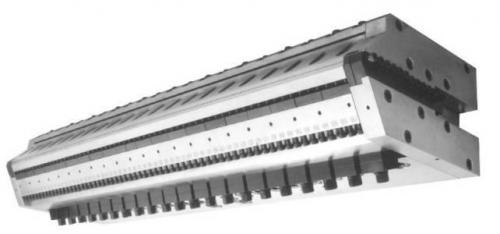

Форма
Эффективная ширика формы 1550 mm
Зонны нагревы 7
Металл формы Р 20
Структура канала тип вешалки
Технология обработки впадины 0.04-0.6mm
хромирование , толщина хромирования 0.04-0.6mm
Толщина хромирования внутри формы 0.03-0.5mm
Твердость слоя хрома HRC50-55

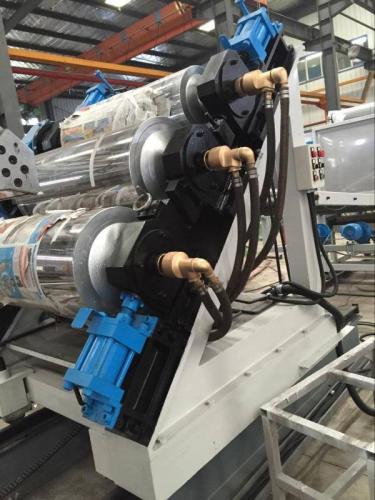

Горизонтальный трехвалковый каландр
Трехвалковая форма
Три ролика расположены горизонтально
Диаметр вала
переднийодин шт. 350 мм, задний 2 шт. 500 мм
Все зеркальные ролики
Длина вала 1550mm
Материал вала сплав
Поверхность вала Ra≤0.015um
Твердность вала HRC58
Толщинаслоя хрома 0.08mm
Стеновые панели с обеих сторон
60 мм сталь обработки , двигаться вперед и назад электрически, вверх и вниз ручной двигаться.
Мотор двига вперед и назад 0.75kw
Привод вала 3 шт. мотор отдельно работает
Мощность мотора 4 квт/шт., 3 шт. ,частотник регулирует скорость мотора
Регулировка зазора турбовинт
Подшипники NSK
Структура вала
Тип входа и выхода с одной головкой, фланцевое соединение
Скорость линии 30 м/мин.
Регулятор температуры воды
Охлаждающая среда Мягкая вода
Сфера температуры 30℃-100℃
Точность температуры ≤±1℃
Воданасос 5.5 квт x 3 шт.
Мощность нагревы 18kw x 3 шт.

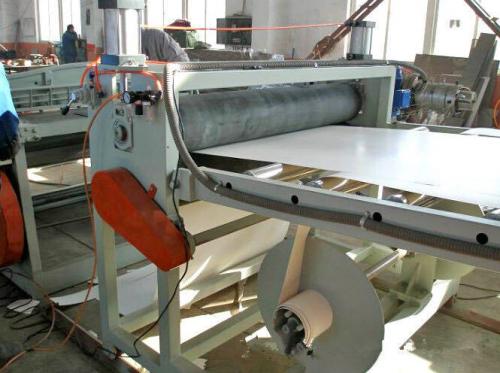

Охлаждающий конвейер
На стальной раме, соединяющей трехроликовый каток и трактор, установлено несколько направляющих роликов из алюминиевого сплава.
Длина 9 метров
Охлаждающий вал Φ70mm x 1550mm
Материал алюминиевый сплав
Обрезное устройство 4 шт. ножи, и свободно регулирует место
Устройство силиконового покрытия (на выбор , цена 12000 доллвров отдельно считает)
Размер резинового валка Φ200mmx1550mm2 ш т.，Φ150mmx1550mm2 ш т.
Нанести силиконовое масло с обеих сторон
Устройство сушилки 24 кВт
Кругной нож 1 комплект
нож 3 шт. место свободно регулирует
Устройство для восстановления материала кромки
Крутящий мотор 10 NM
Вал для брака надувнойвал
Трактор (тянущее)
Размер резинового валка Φ250x1550mm
Количество вала 1 пара , 2 шт.
Открытие и закрытие резинового ролика
Цилиндровый привод
Открытие и закрытие вала цилиндр:Φ125mm
ход цилиндра:80mm
Приводтянущего
мотор
Мощность мотора 3 квт переменный мотор
Частотник ABB
Максим. скорость линии 30 m/min
Двойная намоточная машина
Надувной вал 3 дюйма, контроль крутящего момента, ширина 1550 mm
Двойное намоточнее устройство
ширина вала 1550 мм
Ящик управления
Шкаф управления: трехроликовая рама оснащена блоком управления работой, все кнопки управления установлены на панели блока управления, контроль температуры Японии RKC
температур : японская марка RKC
Основные электрические компоненты: контактор использует Schneider, воздушный переключатель использует LG, индикатор и кнопка используют Shanghai Ergong.
