Бытовой метатенк.

Предлагаемый бытовой метантенк решает экологические проблемы вокруг индивидуальных домов, обеспечивает владельцев биогазом для нужд отопления, приготовления пищи, нагрева воды, освещения с одновременной выработкой биоудобрения, не имеющего запаха и эквивалентного 3-4 тоннам комплексного минерального удобрения.

Технические характеристики
Метантенк содержит корпус с перегородками камер кислого, нейтрального, щелочного, метанового брожения. А а также размещенное между патрубками загрузки и выгрузки сред перемешивающее устройство, включающее приводной вал с лопастями, и теплообменное устройство термостатирования процесса брожения. Теплообменное устройство выполнено в виде концентрично установленных вне корпуса внешней и внутренней труб, причем внешняя выполнена с расширительным сосудом в верхней части и ее внутренняя полость сообщена с погружным водяным нагревателем, размещенным во внутренней полости корпуса метантенка, а внутренняя труба сеткой, под которой размещена горелка, сообщенная с патрубком отвода биогаза из газовой полости через гидравлический затвор, а над сеткой размещена засыпка из железных стружек, причем вверху внутренняя труба сообщена с атмосферой помещения, в котором установлен метантенк.

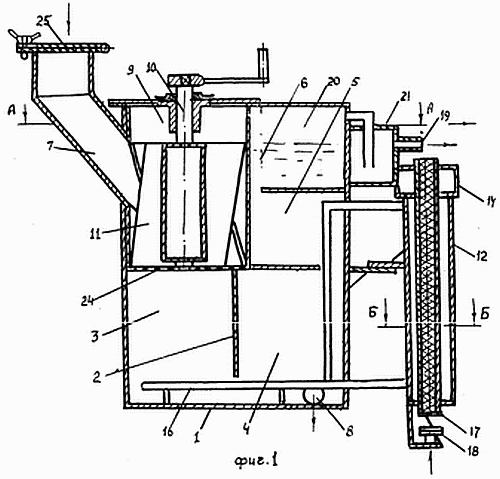

Чертеж метантенка представлен ниже. Эксплуатация осуществляются следующим образом: Фекально-бытовые стоки и углерод-азотсодержащие отходы (отходы овощей и фруктов, листовой опад, макулатуру и т.д.) при открытой крышке 25 загружают через патрубок 7 в перемешивающее устройство 9 и измельчают при вращении приводного вала 10 между винтовыми лопастями 11 и выступами 23, размещенными на боковой поверхности. При этом лопасти 11 и выступы 23 установлены под углом друг к другу, что обеспечивает измельчение взвесей до размеров частиц сопоставимых с размерами микроорганизмов в камерах 3, 4, 5 и 6 брожения, причем взвеси переходят из перемешивающего устройства 9 в камеру 3 кислого брожения через перфорированное днище 24. Биогаз собирают в газовой полости 20 и отводят потребителю через гидравлический затвор 21 по патрубку 19. Периодически часть биогаза, направляют в горелку 18 и теплом сгорания нагревают на сетке 17 засыпку 22 из железных стружек и от нее воду в полости 15, которая сообщена с погружным нагревателем 16, размещенном в корпусе 1, причем нагрев осуществляют в условиях естественной циркуляции воды. Описанное термостатирование обеспечивает КПД теплообменного устройства порядка 100% Отработанную массу выводят через патрубок 8. Загрузку, измельчение взвесей, разгрузку, термостатирование осуществляют периодически. Перемешивание в камерах 3, 4, 5 и 6 осуществляют при встряхивании корпуса 1.

Дополнительная информация
Защищено патентом РФ № 2098481. Патентообладатель: Тумченок Виктор Игнатьевич.

Изготовитель: Изготовитель неизвестен.

Поставщик: Поставщик неизвестен.
