Машина для производства нетканых материалов SMS 3.2M
Описание:
ПОДРОБНОЕ ОПИСАНИЕИспользование

(1) Использование в медицине и здравоохранении: рабочий костюм, одежда, маска для лица, подгузник, гигиеническая прокладка, одноразовые гигиенические изделия и т. Д .;

(2) Домашнее украшение: хозяйственная сумка, ткань для настенного покрытия, скатерть, простыня, покрывало и т. Д .;

(3) Подкладка для одежды или обуви: подкладка, клейкая подкладка, обувная подкладка и т. Д .;

(4) Использование в сельском хозяйстве: защитный кожух, кожух питомника и т. Д .;

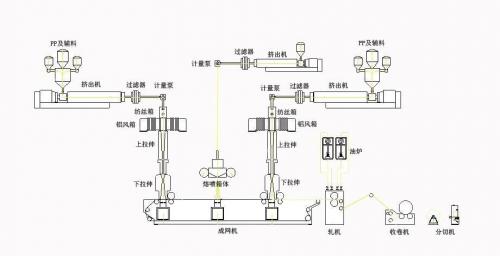

Эскиз

Характеристики SMS-сообщения длиной 3,2 метра, производимого компанией ООО СПК:

Используйте оборудование известного профессионального производства в сочетании с производственной технологией ООО СПК, создавая передовую, надежную и стабильную производственную линию SMS.

СМС-машина выбирает ключевое оборудование следующих компаний:

ZhouShan Jinhu --------------------- Шнековый экструдер

Qiaode ------------------------------ Высокоскоростной календарь

Siemens ------------------------------- PLC

ABB ------------------------------- преобразователь частоты

Контроль температуры -------------------- пресс-форма для контроля температуры

Воздуходувка корня расплава --------------------- GD, США

Прядильная балка для расплава ------------------------- Enka, Германия / Япония Kasen

Прядильная камера ------------------ Enka, Германия / Япония Kasen

Компоненты низкого напряжения ----------- CHNT

Благодаря оборудованию от известных производителей в Китае и за рубежом, в сочетании со зрелыми технологиями от ООО СПК, наши машины SSS, SMS, SMMS являются довольно продвинутыми, стабильными и надежными.

Технический процесс

А. Оборудование для производства нетканых материалов фильерного производства:

Вспомогательное устройство для загрузки обода и устройство для рециркуляции ----> Шнековый экструдер ----> фильтр ----> Дозирующий насос ----> Всасывающее устройство ---> Прядильный контейнер (Spinneret) ----> Охлаждающий вентилятор ---> Устройство для растяжения ----> Машина для формирования полотна ----> Каландр ----> Станок для намотки внахлест ----> Бобинорез

Б. Процесс производства нетканого материала фильерного производства:

Рециклинг добавок и вспомогательных материалов ----> ПП сырье ---> Экструзия ---- фильтрация ----> Дозирование ----> Прядение ---- Охлаждение ----> Растяжение ----> Лента ----> Каландрирование ----> Обмотка ----> Бобина ----> Готовая продукция

В. Оборудование для производства нетканых материалов из расплава:

Шнековый экструдер ----> Фильтр ----> Дозирующий насос ----> Нагревательное устройство ----> Ящик для прядения расплава (Kasen) ----> Ленточная машина ----> Намоточная машина

Г. Процесс производства нетканого материала фильерного производства:

Сырье из полипропилена ----> Экструзия из расплава ----> Фильтрация ---- Измерение ----> Воздушный компрессор ----> Спанлав ---- Формовка полотна ----> Обмотка внахлест

Основной параметр техники:

Требования к полипропиленовым чипам

1.1 Индекс расплава: 35-45 г / 10 мин, диапазон колебаний для каждой партии ≤1%.

1.2 Температура плавления: 166 ℃

1.3 Зола: < 0,15-0,25%

1.4 Цветная маточная смесь ПП и добавка

требования к стружке из полипропилена

2.1 Индекс расплава: 1200-1800 г / 10 мин, диапазон колебаний для каждой партии ≤1%.

2.2 Температура плавления: 166 ℃

2.3 Зола < 0,15-0,25%

2.4 Цветная маточная смесь ПП и добавка

Ширина изделия: 3200 ммДенье волокна спанбонд: 1,8-2,3 денеденье расплава нити: 2-5 мкмвыход: около 6900 тонн / 8000 часов (на основе 45 GSM)диапазон веса: 12-70 г / м2

8.Максимальный диаметр ткани в рулоне: 1500 мм

Расчетная скорость: ≦ 350 м / мин.скорость работы: ≦ 300 м / мин.

Организация труда

10 рабочих в три смены в день

Везут рабочие: 3 человека

Продавец: 3-5 человек.

Технический инженер: 2 человека

Рабочее место:

Размер машины: Д * Ш = 30м * 24м (включая комнату воздуходувки);

Д * Ш = 30м * 15м (без воздуходувки);

Размер форпрядильного оборудования: Д * Ш * В = 16м * 12м * 11м

Размер оборудования для обратного прядения: Д * Ш * В = 14 м * 8 м * 4,5 м

Рекомендуемый размер рабочего места: 50 м * 25 м (включая склад материалов и готовой продукции)

Высота рабочего места: прядение 12 м, прядение 5,5 м.

Общественный проект

Установленная мощность всей производственной линии: около 1400 кВт, фактическая мощность: 1000 кВт, основное напряжение: 3 * 380 В, 50 Гц; оборотная вода: 80 м3 / ч (25 ° С, 0,2-0,35 МПа), возможность подачи воды: 5-10 м3 / ЧАС.

Стандарт одобрения для оборудования SS FABRIC

Индекс качества машин, параметры и технические характеристики

☆ Устройство для загрузки обода и рециркуляции экструдера

Использование: переработка ободаВинт для вторичного использования использует преобразователь частоты переменного тока

Диаметр винта: φ105

Количество зон нагрева шнека: 4 зоны

☆ Шнековый экструдер типа 160

Использование

Основное применение этого устройства - смешивание полипропилена и добавок в качестве красителя, антиоксиданта, антипирена в определенном соотношении.

Основной технический параметр

Размер шнека: Φ160 * 2, максимальная подача: 520 кг / ч × 2

Скорость: 60 об / мин

Зона нагрева: 7 зон

Двигатель переменного тока

С входным отверстием подачи, включая автоматическую систему нагрева, тепла, охлаждения и сигнализацию избыточного давления.

☆ Прядильная машина

Использование

ПП-расплав, проходя через фильтр, трубу расплава и дозирующий насос, транспортирует фузант в прядильный контейнер, и волокно выходит из фильеры.

Основной технический параметр

2.1 Мощность: около: 6900 т / год

Денье волокна: 1,8-2,3 денье

Диапазон веса: 12-70 г / л

2.2 Переключаемый фильтр расплава

Рейтинг фильтра: 250

Запасное сито: 5.5 ㎡

2.3 Насос-дозатор и блок трансмиссии

Предлагаемое количество насоса: 300CC × 2

Синхронная машина управления преобразователем частоты, производство Китай

2.4 Прядильный контейнер

Схема нагрева: масляное отопление

2.5 Труба расплава

Схема нагрева: масляное отопление

2.6 Щелевое всасывающее устройство

Давление воздуха: 1300 Па

Поток: 844 м3 / ч

2.7 Компонент прядения

Диаметр отверстия: 0,42 мм

Д / Д: 1: 4

Материал: SUS431

☆ Растяжка (НОВАЯ МОДЕЛЬ)

Использование: растяжение и охлаждение волокна.Главный технический параметр:

Рабочая ширина: 3200 мм

Компоненты устройства

Устройство содержит закалочную камеру, канал вытяжки вверх, канал вытяжки вниз, туннель диффузионной намотки и т. Д. Использование ветра с двухсторонней симметрией для охлаждения волокна,

Растягивающая прорезь в устройстве растяжения вниз может регулироваться в соответствии с требованиями ремесла. Система регулировки принимает привод крутящего момента от двигателя.

Новый тип верхних и нижних носилок изменяет характеристики традиционных верхних и средних носилок, которые не могут быть отрегулированы, делая оборудование более приспособленным к объему воздуха и ширине узкого шва и обеспечивая более высокие требования клиентов к Степень шелковистости. Высота подрамника увеличена, так что нетканое волокно может быть более тонким, чтобы нетканый материал был более ровным, а натяжение более сильным.

☆ Формовочная машина для полотна

использование

Предложите носитель для волокна после растяжения.

Главный технический параметр

Количество всасываемого воздуха: 57000 м3 / ч

Расчетная скорость: ≦ 350м / мин

Нормальная скорость движения: ≦ 300 м / мин

Фартук для укладки паутины: качество вентиляции: 7000 ~ 12000 м3 / ч.м2

Компоненты устройства

3.1 устройство передачи фартука полотна

3.2 Устройство двустороннего всасывания воздуха и вспомогательное всасывающее устройство

3.3 Укупорочное устройство

3.4 Комплект для корректировки положения управления электродвигателем

3.5 Устройство натяжения

3.6 Устройство стойки

3.7 моторный приводной ролик

☆ Параметры и технология плавильного устройства

Шнековый экструдер

Модель: JH120 1 комплект

Воздуходувка: воздуходувка Рутса США GD 1 комплектЧип-фильтр: Zhengzhou Anji 1 комплект

Смена сетки гидравлического управления

Система измерения расплава: самодельная 1 комплект

Дозирующий насос Shanxi 150CC

Двигатель с частотным регулированием

Система обогрева сжатым воздухом

Мощность нагрева из нержавеющей стали: 550 кВт 1 комплект

Система резервуаров для расплава: Германия Enka / Япония Kasen

Эффективная ширина: 3200 мм

Производительность: 225 кг / ч Мощность нагрева: 75 кВт (включая 2 фильеры)

Материал: SUS431

Приемник формирования ткани: всасывающий вентилятор, частота вращения двигателя с частотным регулированием.

Самодельный 1 комплект

Публичная часть на Spunbond and Melt Beam

☆ устройство дозирования смеси

Использование

Основное применение этого устройства - смешивание полипропилена и добавок в качестве красителя, антиоксиданта, антипирена в определенном соотношении.

Основной технический параметр

2.1 Максимальная производительность подачи: 630 л / ч × 3

2.2 Емкость бункера: 3 * 1,5 м3

2.3 Максимальный бункер для добавок: 3

Удобства и технические характеристики

3.1 Комплект расширительного бака 3

Полезный объем: 1,5 м3.Основной материал: нержавеющая сталь.Установлен сигнализатор низкого уровня.

3.2 Комплект измерительно-смесительного устройства 2

Он состоит из 1 основного бункера, 2 бункеров для принадлежностей, вакуумного питателя, металлоискателя и т. Д. Настроить сигнализатор высокого и низкого уровня, устройство подачи с автоматическим управлением.Электродвигатель шнека в смесительном устройстве преобразует частоту.

☆ Календарь

Главный параметр

Скорость: ≦ 300 м / мин

Рабочая ширина: 3200 мм

Тип ролика: верхний ролик - это ролик для тиснения, нижний ролик - зеркальный ролик.

☆ Подъемник Aoputuo / Hengyue

Главный параметр

Скорость: ≦ 300 м / мин

Рабочая ширина: 3200 мм

Диаметр бумажной трубки: Φ150 мм

Максимальный диаметр намотки: 1500 мм

☆ Резак Aoputuo / Hengyue

Главный параметр

Скорость: 10-550 м / мин

Рабочая ширина: 3200 мм

Минимальная ширина разделения: 120 мм

Максимальный диаметр ткани: Φ1200 мм

☆ Система электрического управления

Управляется ПЛК Siemens и преобразователем частоты ABB Низковольтные компоненты: CHNT.

Перечень деталей машины 3,2 м

3.2SMS Состав линии



Название

Модель / Спецификация

Кол-во

Пометки

A、 Система кормления

1

Вакуумный питатель

Модель

FSQ-630

3комплекта

Jiangsu

Произ-сть

630 кг/ч

Эл/Двигател

7.5 кВт

2

Система цветных маточных смесей

Эл/Двигател

0.37 кВт

2комплекта

HY

Color matching Произ-сть

5%-10%

3

Бункер

Модель

3200

3шт

HY

Произ-сть

1,5 кубических метра

4

Бункер высокого уровня

Материал

Лист холоднокатаный

2шт

HY

Произ-сть

0.2T

5

Бункер низкого уровня

Модель

3200

2шт

HY

Произ-сть

0.5кубических метра

B、 Система экструзии

1

Главный экструдер

Модель

Φ160 30/1

2комплекта

JINHU

Номинальная мощность

520 кг/ч

Номинальная скорость вращения

60 об / мин

Мощьность обогрева

90 кВт/380В

Эл/Двигател

110 кВт

2

Рециркулирующий экструдер

Модель

Φ105 15/1

2комплекта

JINHU

Номинальная скорость вращения

80 об / мин

Мощьность обогрева

18 кВт/380В

Siemens Эл/Двигател

15 кВт

C、 Система фильтрации и прядения

1

Переключаемый фильтр расплава

Модель

PF2T-5.5B

2комплекта

HENAN QianYuan

Площадь фильтрации

5.5 м²

Модель

250µm

Эл/Двигатель

16Mpa

Модель

300℃

2

Насос-дозатор

Модель

HRA1×300cc /r

2комплекта

Shanxi

Диаметр отверстия

7.5 кВт

3

Прядильная коробка

Модель

3200

2комплекта

Changzhou Chenguang

4

Спиннерет

Модель

3200

AC

0.42 мм

4 шт

Changzhou HuiWu

5

Распределить тарелку

Модель

3200

4 шт

Changzhou Huiwu

6

Устройство всасывания мономера

Площадь фильтрации

3200

2комплекта

Self-made

Модель

11 кВт

D、 Система охлаждения и растяжения

1

Камера закалочного воздуха

Модель

3200

4 шт

Self-made

Модель

Пластина из алюминиевого сплава

2

Носилки вверх

Модель

3200

2комплекта

Self-made

Материал

Включите регулируемое устройство

3

Пуховые носилки

Модель

3200

2комплекта

Self-made

Материал

Нержавеющая сталь (включая рельсовый рельс

E、 Система формирования ткани

1

Web former

Модель

3200

1 комплект

Self-made

Максимальная линейная скорость

≦350 м/мин

Эл/Двигатель

37 кВт

2

Календарь

Модель

3200SMS

1 комплект

Changzhou Qiaode

Скорость линии

≦350 м/мин

Эл/Двигатель

37 кВт*2

Гидравлический мотор

4 кВт

Цикл двигателя масляного насоса

1.1 кВт

3

Намотчик колен

Модель

3200

1 комплект

Self-made

Скорость линии

≦350 м/мин

Эл/Двигатель

11 кВт

4

Бобинорезка

Максимальная скорость

550 м/мин

1 комплект

AOPUTUO/HENGYUE

Siemens Эл/Двигатель

11 кВт+11 кВт

5

Электроталь

Модель

ELK

1 комплект

Zhejiang

F、 Система обогрева

1

Масляная печь

Модель

YJ-72

2комплекта

Jiangsu Yancheng

Мощность нагрева

72 кВт

Двигатель масляного насоса

7.5 кВт

2

Предварительный ролик

масляная печь

Модель

YJ-48

2комплекта

Мощность нагрева

48 кВт

Мощность масляного насоса

4 кВт

3

Каландровая масляная печь

Модель

YJ-90

2комплекта

Мощность нагрева

90 кВт

Двигатель масляного насоса

7.5 кВт

G、 Система кондиционирования

1

Воздушный проход

Модель

3200

партия

Self-made

Материал

Оцинкованная плита

2

Воздуходувка

Модель

GF30-11D

2комплекта

Jiangsu Liyang

Емкость воздуха

63000 м3/ч

Давление воздуха

9500pa

Эл/Двигатель

90 кВт

3

Воздуходувка всасывания

Модель

GF30-11D

2комплекта

Емкость воздуха

57000 м3/ч

Давление воздуха

9000pa

Siemens Эл/Двигатель

75 кВт+110 кВт

4

Баллон с воздухом

Модель

SF-150

2комплекта

Jiangsu

5

Чиллер

Охлаждающая способность

400000Kcal

1 набор

Hanbell Core

Siemens Эл/Двигатель

100 кВт

6

Циклический водяной насос

Модель

25WZ-55-0.75

1 набор

Shanghai

Расстояние

55 м

Двигатель постоянного тока

0.75 кВт

H、 Система очистки

1

Вакуумная печь для обжига

Модель

YJ_3200S

1 набор

Yancheng

Мощность нагрева

36 кВт/380В

2

Машина ультразвуковой очистки

Модель

CGT-3200

1 набор

Zhangjiagang

Эл/Двигатель

4 кВт/220В

3

Воздушный компрессор

Модель

W-3/8

1 набор

ShangHai

Эл/Двигатель

11 кВт

I、 Система электрического управления

1

Электрический шкаф

партия

Outsourcing

2

Система цветных маточных смесей

3

Двигатель главного экструдера

AC Siemens Beide

110 кВт

2шт

Outsourcing

4

Мотор экструдера рециркуляции

AC Siemens Beide

15 кВт

2шт

Outsourcing

5

Двигатель дозирующего насоса

AC

7.5 кВт

2шт

Outsourcing

6

Двигатель всасывания мономера

AC

11 кВт

2шт

Outsourcing

7

Электродвигатель нагнетателя воздуха

AC

90 кВт

2комплект

Outsourcing

8

Двигатель нагнетателя всасываемого воздуха

AC

75 кВт +110 кВт

2шт

Outsourcing

9

Паутина бывшего мотора

AC

45 кВт

1шт

Outsourcing

10

Преобразователь частоты

ABB

партия

Outsourcing

11

PLC

Siemens

партия

Outsourcing

12

Датчик давления

SHANGHAI ZHAOHUI

3шт

Outsourcing

13

Кабель

Медный кабель национального стандарта

партия

Outsourcing

14

Конфигурация низкого напряжения

CHNT

партия

Outsourcing

15

Цвет машины

Panton Card Cool серый 3C

J、 Запасные части

1

Сетчатый фильтр фильеры

10шт

2

Спиннерет Курган

1шт

3

Воздушная подушка

2шт

4

Нагревательный блок для экструдера

партия

5

Pt100

5шт

6

Соединение воздушной трубки

G1/4-08

10шт

7

Паутинный пояс

2шт

8

Спиннеретный специальный болт

партия

9

PTFE

Φ3.2

1 рулон / 1 кг

10

Сетка из стальной проволоки

1 рулон

11

Стальная щетка

3шт

12

Медная щетка

3шт

13

Щетка для волос

3шт

14

Серебряная игла

1 коробка

15

Пневматический пистолет Spinneret

1комплект

16

Скребок

2шт

17

Наждачная бумага

10шт

18

Карандаш

20шт

19

Художественный нож

5шт

20

Ножницы

2шт

21

Патч-плата

2шт

22

3.4.5.6.8.10.12.14.16.внутренний шестигранный ключ

По одному каждого

23

Уровень духа 500 мм

1шт

24

Структура из стали

Модель

3200

1комплект

Перечень основных частей системы Melt-Blow

Название

Тип

Кол-во

Пометки

Воздуходувка Roots

160 кВт, Эл/Двигатель

1 комплект

GD,США

Экструдер

Диаметр винта

Φ120,30:1

1 комплект

Zhoushan Jinhu

Siemens Эл/Двигатель

75 кВт

Мощность нагрева

60 кВт

Переключаемый фильтр

Площадь фильтра

Диаметр: 160мм, точность фильтра: 300мм

1 комплект

Zhengzhou Anji

Насос-дозатор

Тип

HRA1×150cc

1 комплект

Shanxi

Siemens Эл/Двигатель

4 кВт

Расплавленный ящик

Материал

SUS431

1 комплект

Germany enka/Japan Kasen

Мощность нагрева

75кВт, максимальная температура: 300 С0

Фильера

SUS431

2 блока

Сломать пластину

SUS431

2 блока

Пневматический подъемник

3200

1 комплект

Hubei ООО СПК

Уведомление:

Все фильтры, клапаны и расходомеры, подключенные к ООО СПК Machinery, предлагаются Hubei ООО СПК Machinery Co., Ltd.В главных двигателях нашего оборудования используются двигатели высшего класса, изготовленные из Китая, и преобразователь частоты Mitsubishi.

Срок поставки:

В течение 7 месяцев после получения первоначального взноса.

Цена и условия оплаты:

Вся производственная линия - это новая машина, включая установку и испытания, это проект «под ключ».

Условия платежа:

30% TT досрочно после подписания контракта;68% T / T перед отправкой;

C.2% после завершения установки и производства качественной ткани.

Потребляемая мощность: в среднем 600-800 кВт / ч на тонну, в зависимости от веса ткани.

Послепродажное обслуживание и обслуживание:

1.Обучение рабочих

ООО СПК бесплатно обучит 2-4 рабочих из компании заказчика, научит их знать и пользоваться машиной в течение примерно 15 дней.

Если клиент не может решить проблемы, ООО СПК предложит техническую поддержку по телефону или электронной почте, и при необходимости ООО СПК отправит инженеров на завод клиента для решения этой проблемы.Основываясь на информации от клиентов, ООО СПК даст точный ответ или организует отправку инженера в течение 24 часов.

(Гарантия 12 месяцев бесплатно, позиции № 2 и № 3 бесплатны в гарантийный период, по истечении 12 месяцев заказчик должен выплатить зарплату инженерам.)

XV, Установка

1.ООО СПК возьмет на себя установку производственной линии.В период установки и тестирования заказчик будет нести ответственность за питание, билеты и комнату для инженеров из ООО СПК.

Станок длиной 2,4 м S - это проект «под ключ», компания ООО СПК отвечает за все запасные части и расходные материалы для производственной линии. Клиент предложит инструменты для установки и тестирования, включая кран и вилочный погрузчик.Установка и тестирование займет около 45 дней.

Стандарт приемки

На основе образца ткани, назначенного обеими сторонами, в соответствии с профессиональным стандартом для тестирования ткани 15 г / м2, 40 г / м2, 70 г / м2. Процесс останавливается, когда он соответствует стандарту.

Наш Ютюб: www.youtube.com/c/SPK_video
Наш Инстаграм: www.instagram.com/sib_pk.ru
Наш Сайт: www.sib-pk.com
Цена
200630820
Контакты
Алтайский край
РФ, 658820, Алтайский край, г. Славгород, ул. Пушкина, 44
Тел.: 89133673131
Контактное лицо: ООО «Сибирская Полимерная Компания»
Все объявления
Покупка
Биг бэги, Дорого, Оптом
Москва. город
Страницы   Ctrl предыдущая   cледующая Ctrl
1 2 3 4 5 6 7 8 9 ... 15



© 2007-2024 Издательский дом "Отраслевые ведомости".
Вся информация, размещённая на данном сайте, принадлежит ООО "Отраслевые ведомости".
Несанкционированное копирование информации без ссылки на источник категорически запрещено

Rambler's Top100 Рейтинг@Mail.ru
Sat, 12 Oct 2024 10:20:37
