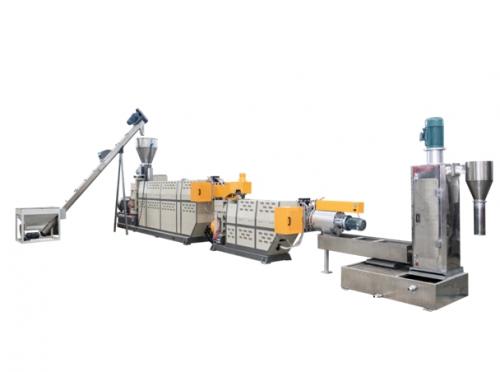

Товар: Гранулятор EPS, XPS, PS SJ 100 -120
Без названия
№ Название Характеристика
1 Материал EPS
2 Производительность 200 Кг в час.
3 Конечный размер продукта Φ3mm*3
4 Требования к напряжению 380V 50HZ 3P
5 Установленная мощность Вся линия составляет около 247 кВт (мощность линии грануляции)
6 Рабочая мощность 70% от общей установленной мощности
7 Требования к помещению Размер линии: 20м(Длинна)* 3м(Ширина)* 3м(Высота)60 м2, высота потолков 3м.
8 Количество работников 2-3 Человека
9 Способ оплаты 70% На момент заключения договора,30% На момент отгрузки в Китае
Срок поставки 65 Дней
Упаковка Стрейтч пленка
Гарантия 12 Месяцев
Технические параметры:
№ Название Кол-во Модель
1 Шнековый питатель 1 шт.
2 Шнековый дозатор 1 шт. GGT500
3 SJ100 / 31 90 kw одношнековый экструдер 1шт. SJ120/31
Вакуумное вытяжное устройство 1шт.
4 Двухколонный фильтр-чейнджер с большой площадью экрана и гидравлическая станция 1шт. AJSZL-1200
5 SJ120 / 11 37kw одношнековый экструдер 1шт.
6 Двухколонный фильтр-чейнджер с большой площадью экрана и гидравлическая станция 1шт. AJSZL-1200
7 Запатентованная технология горизонтального гранулирования с водяным кольцом 1шт.
8 Желоб + сплит дегидратор 1шт.
9 Вибрирующий экран 1шт.
10 Система доставки воздуха и силос 1шт.
11 Электрический шкаф управления 1шт.
Детальное описание:
№ Название Фото Описание
1 Шнековый
питатель
Мощность Двигателя: 3 кВт Соотношение скоростей 1:17 Часть в контакте с материалом изготовлена из нержавеющей стали 304, Регулирование скорости преобразования частоты Siemens
2 Шнековый дозатор Описание: Одношнековый питатель, равномерная подача, плавный переход в питающий корпус, с перемешиванием,
Мощность двигателя подачи: 1,5 кВт
Регулирование скорости: регулирование скорости преобразования частоты Siemens
Часть в контакте с материалом изготовлена из нержавеющей стали 304
3 SJ120/31
Одношнековый экструдер
Материал ствола и шнека: 38CrMoAlA,глубина нитридного слоя составляет ≥0,6 мм, с высокой прочностью, высокой износостойкостью и коррозионной стойкостью.
Структура Ствола и Шнека: равноудаленный винт постепенного изменения, ствол имеет спиральную канавку в осевом направлении
Секция подачи представляет собой специальный охлаждающий бак с воздушным охлаждением + водяное охлаждение.
Редуктор оснащен высокопрочными упорными подшипниками и высоким крутящим моментом.
Диаметр Шнека: Φ120 мм Соотношение длины винта к диаметру: 12: 1
Мощность привода: двигатель переменного тока 45 кВт, Siemens инверторu
Редуктор Guomao: закаленная коробка передач с системой смазки шестеренного насоса, системой охлаждения оборотной водой, коробка передач с высоким крутящим моментом и низким уровнем шума
Мощность нагрева: 2 × 10 кВт (Сегментированный керамический нагреватель + крышка из нержавеющей стали)
Способ охлаждения: принудительное воздушное охлаждение, двухканальный вентилятор 5 × 0,55 кВт Вакуумное вытяжное устройство
Вакуумный насос выхлопной, одинарный выхлоп Скорость выпуска: 1,2 м3 / мин Мощность двигателя: 3 кВт Расход воды: 8,5 л / мин
4 Двухканальный фильтр с большой площадью экрана. Полностью автоматическое гидравлическое управление Модель: AJSZL-1200 двухканальный фильтр большой площади.Материал 38CrMoAlA после азотирования и полировки Площадь фильтра: 1200 квадратных сантиметров. Максимальное давление в системе 35 МПа
Мощность нагрева: 8 кВт
датчик давления Звуковая и световая сигнализация
Система управления: включая сигнализацию температуры и давления
Гидравлическая станция: Мощность двигателя: 2,2 кВт
5 SJ120/12 Одношнековый экструдер Материал ствола и шнека: 38CrMoAlA,глубина нитридного слоя составляет ≥0,6 мм, с высокой прочностью, высокой износостойкостью и коррозионной стойкостью.
Структура Ствола и Шнека: равноудаленный винт постепенного изменения, ствол имеет спиральную канавку в осевом направленииl Секция подачи представляет собой специальный охлаждающий бак с воздушным охлаждением + водяное охлаждение.
Редуктор оснащен высокопрочными упорными подшипниками и высоким крутящим моментом.
Диаметр Шнека: Φ120 мм Соотношение длины винта к диаметру: 31: 1
Мощность привода: двигатель переменного тока 132 кВт, Siemens инверторu
Редуктор Guomao: закаленная коробка передач с системой смазки шестеренного насоса, системой охлаждения оборотной водой, коробка передач с высоким крутящим моментом и низким уровнем шума
Мощность нагрева: 5 × 10 кВт (Сегментированный керамический нагреватель + крышка из нержавеющей стали) Способ охлаждения: принудительное воздушное охлаждение, двухканальный вентилятор 5 × 0,55 кВт
Вакуумное вытяжное устройство Вакуумный насос выхлопной, одинарный выхлоп
Скорость выпуска: 1,2 м3 / мин Мощность двигателя: 3 кВт Расход воды: 8,5 л / мин
6 Двухканальный фильтр с большой площадью экрана. Полностью автоматическое гидравлическое управление Модель: AJSZL-1200 двухканальный фильтр большой площади.Материал 38CrMoAlA после азотирования и полировки Площадь фильтра: 1200 квадратных сантиметров. Максимальное давление в системе 35 МПа,
Мощность нагрева: 8 кВт
Датчик давления Звуковая и световая сигнализация
Система управления: включая сигнализацию температуры и давления
Гидравлическая станция: Мощность двигателя: 2,2 кВт
7 Режущая головка Поверхность бегунка азотирована и отполирована
Мощность двигателя водяного кольца: 3 кВт
Алюминиевый корпус двигателя Siemens регулирование скорости преобразования частоты
Мощность обогрева: 4.5 кВт
Количество лопастей: 2-4
Материал лезвия: к4
Контактное давление между лезвием и поверхностью матрицы регулируется пневматически с помощью манометра и регулирующего клапана
8 Центрифуга
Циркуляционный водяной насос: 4 кВт; шт.
Часть, контактирующая с материалом, изготовлена из нержавеющей стали 304.
Мощность двигателя: 3 кВт 1500 об / мин Толщина корпуса 2 мм, экран 1,5 мм, диаметр экрана 2 мм, лезвие 3-5 мм
Диаметр вращения шпинделя: 270 мм
Длина шпинделя 2000 мм
Максимальная производительность: 1000 кг / ч
Особенности сплит центробежного дегидратора:
1) Труба цистерны с водой пряжки сиденья подшипника сита изготовлена из нержавеющей стали 304
2) 3 кВт мощность двигателя Wannan до 2000 кг / ч с низким энергопотреблением
3) Специально расположенные ножи с коэффициентом обезвоживания толщиной 3-5 мм, высоким седлом подшипника, удобной смазкой и длительным сроком службы
4) Утечка воды из трех частей на входе подачи быстро и легко моется без накопления материала
Сплит структура удобна для разборки и использования / обслуживания / очистки
9 Вибросито Мощность вибратора 0.12 кВт
Длинна 1650мм
Материал нержавейка 304
10 Бункер накопитель Диаметр: 1200 мм
Объем: 1 м3
11 Электро шкаф Контролеры температуры OMRON
Контакторы переменного тока Siemens. Все другие низковольтные электроприборы — все марки Schneider.
Автоматическая цепь управления и функции сигнализации включают в себя:Защита от аварийного сигнала и перегрузки по току прекращается, когда основной блок перегружен или перегружен, а головка перегружена;
Давление масла, функция автоблокировки температуры материала и устройство автоматического отключения.
Самостоятельный охлаждающий вентилятор в верхней части провода (0,12 кВт * 3) для обеспечения низкой и постоянной температуры электрического шкафа
Все провода и разъемы четко пронумерованы для удобства обслуживания
