Печь для сжигания древесных отходов

Изобретение относится к устройствам для сжигания различных древесных отходов, опилок, коры, дров и т.д. Может быть использована, как составная часть теплогенераторов. Благодаря интенсификации процесса сушки и горения отходов, предлагаемая печь может перерабатывать древесные отходы влажностью до 80%.

Технические характеристики

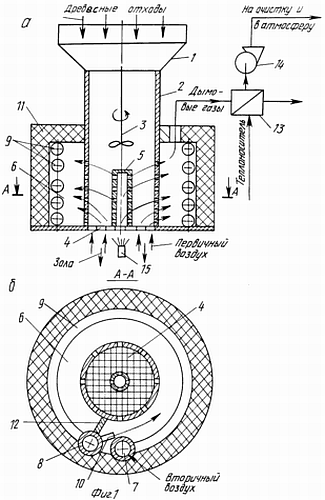

Печь содержит (см рис. ниже) загрузочный бункер 1; вертикальную шахту 2 с устройством 3 для предотвращения сводообразования древесных отходов. Внизу вертикальная шахта закрыта колосниковой решеткой 4, на которую опирается открытой частью перфорированный стакан 5 (ось стакана расположена вертикально). Нижняя часть вертикальной шахты 2 снабжена перфорацией. Пространство между перфорированными стенками стакана 5 и шахты 2 образует камеру сгорания. Снаружи нижней перфорированной части шахты 2 расположена полость кольцеобразного поперечного сечения, представляющая собой камеру дожигания 6, ограниченную внутри перфорированной стенки шахты 2, а по периферии - подогревателем вторичного воздуха, выполненным в виде двух вертикальных коллекторов 7 и 8 с горизонтальными кольцами труб 9 между ними. Один из коллекторов 8 снабжен соплами 10, расположенными таким образом, что их оси направлены внутрь камеры дожигания 6, т. е. в зазор между стенками вертикальной шахты и другого коллектора. Снаружи камера 6 закрыта теплоизоляцией 11, а внутри имеет перегородку 12. Кроме того, печь имеет теплообменник 13 для нагрева теплоносителя, дымосос 14 и растопочную горелку 15.

Благодаря кольцеобразной форме поперечного сечения камеры дожигания 6, стенки нижней части шахты 2 по всему периметру находятся в зоне интенсивного нагрева (900-1000C). Это способствует быстрой сушке отходов, поступающих в нижнюю часть вертикальной шахты 2. Интенсивный нагрев вторичного воздуха обеспечивает кольцеобразная форма камеры дожигания 6 и наличие у одного из коллекторов сопел 10, позволяющих вдувать вторичный воздух в камеру 6 таким образом, что газы внутри последней движутся по восходящей спирали, с большой скоростью омывая витки труб подогревателя вторичного воздуха (эта скорость определяется поперечными размерами камеры 6 и расходом вторичного воздуха).

Дополнительная информация
Защищено патентом РФ № 2133409

Предприятия производители:

Свинарев Борис Михайлович
