«Экотром-2» - установка для переработки ртутных ламп

Принцип действия так называемой «холодной и сухой» вибропневматической установки «Экотром-2» основан на разделении ртутных ламп на главные составляющие: стекло, металлические цоколи и ртутьсодержащий люминофор. Очищенные от ртути стеклобой и металлические цоколи (алюминиевые и стальные) используются как вторичное сырье. Люминофор также является сырьем для получения ртути на специализированных предприятиях( например на ртутном руднике ЗАО НПП «Кубаньцветмет») или на малогабаритных установках типа УРЛ-2М производства ФИД-ДУБНА.

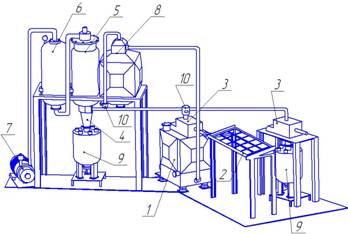

1 - Пневмо-вибрационный сепаратор
2 - Узел загрузки
3 - Пневмо-ударный измельчитель
4 - Циклон
5 - Фильтр тонкой очистки
6 - Адсорбер
7 - Газодувка
8 - Промежуточный сборник стеклянного боя
9 - Транспортно-технологический сборник люминофора
10 - Перекрывной кран.
Установка состоит из двух основных блоков: устройства разделения ламп, состоящего из узла загрузки, пневмо-вибрационного сепаратора с дробилкой, циклона и системы очистки, включающей в себя фильтр рукавный, адсорбер и газодувку с компрессором. Компрессор создает в установке разряжение по всему тракту с 5-8 КПА (в зоне загрузки ламп) до 19-23 КПА перед газодувкой, что обеспечивает безопасность работы на установке, так как исключаются пылевоздушные выбросы в производственное помещение.

Переработка ртутных ламп на установке «Экотром-2 проводится следующим образом:
Доставленные в специальных контейнерах (бочки из оцинкованного железа с чехлами) ртутные лампы подаются в узел загрузки.
За счет высокого разряжения в пневмо-вибрационном сепараторе лампы одна за другой непрерывно подаются в ускорительную трубу, попадают в дробилку и измельчаются до крупности стекла до 8 мм.

Цоколи отделяются от стекла на вибрирующей решетке и удаляются в сборник – технологический контейнер. Заполненный цоколями технологический контейнер направляется в демеркуризационно–отжиговую электрическую печь, газовые выбросы из которой поступают в систему очистки. В результате термической обработки цоколи полностью очищаются от остаточных загрязнений ртутью. Доочистка цоколей от ртути может быть осуществлена также на установке УРЛ-2М.

Отделение люминофора – главного носителя ртути, от стекла осуществляется за счет выдувания его в противоточно движущейся системе «стеклобой-воздух» в условиях вибрации. Очищенное от люминофора стекло поступает в бункер-накопитель. Конструкция пневмо-вибрационного сепаратора с дробилкой обеспечивает в процессе работы очистку стекла от ртути до величин значительно меньших ПДК ртути в почве 2,1мг/кг. Основная масса люминофора улавливается в циклоне и попадает в сборник люминофора (представляющий собой транспортную металлическую бочку с полиэтиленовым мешком-вкладышем и специальной крышкой). Остальные 3-5% люминофора осаждаются в приемнике рукавного фильтра и в дальнейшем также упаковываются в транспортные металлические бочки.

Воздушный поток последовательно очищается от люминофора в циклоне, рукавном фильтре и адсорбере. Очистка воздуха от паров ртути происходит в адсорбере до содержания ртути в воздухе менее 0,0001 мг/м3. При превышении содержания ртути значения ПДК в выбросах в атмосферу производится замена отработанного активированного угля в адсорберах. Вместе с люминофором в металлические бочки с полиэтиленовым вкладышем упаковывается отработанный активированный уголь, а также загрязненная обтирочная ветошь.

Вода после санитарной обработки помещения и периодической демеркуризации установки, скапливаемая в футерованном приямке, идет на смачивание люминофора.

Работа на установке ведется под постоянным аналитическим контролем аккредитованной лаборатории на содержание ртути в стеклобое, цоколях и в люминофоре. Определяется содержание паров ртути в воздухе рабочей зоны и на выходе воздушного потока из адсорбера в атмосферу. Анализы проводятся с помощью приборов АГП-0,1 с термоприставкой. (Аттестат аккредитации лаборатории № РОСС PU. 0001. 511150.) .

Основные характеристики установки, ее сертификация и применение

Производительность установки (в час)

1. Отработанные лампы-1200 шт.
2. Стеклобой-250-280 кг
3. Люминофор-15-18 кг
4. Цоколи-5 кг

Необходимо отметить очень высокую производительность установки «Экотром-2» по сравнению с «термическими» и «гидрометаллургическими» способами. Производительность установки «Экотром-2» по переработке ламп составляет 1200 штук в час. При этом в среднем получается вторичного сырья за час работы установки:

Стеклобоя 250-280кг
Люминофора 15-18кг
Цоколей 5кг

Энергопотребление установки и расход материалов

Электроэнергия-11 квт/ч (в т. ч. газодувка-7,5 квт/час, дробилка-2 квт/час, вибратор-1,1 квт/ч, прочие-0,4 квт/час)
Активированный уголь (адсорберы)-0,5 т/год
Сжатый воздух (продувка рукавных фильтров)-0,3 м3/час
Санитарная обработка-20 л/смена

Расход электроэнергии на работу установки составляет 11кв/ч.

Необходим сжатый воздух для продувки рукавных фильтров, вода для периодической санитарной обработки установки и примерно 0,5 тонн активированного угля в год для адсорберов.

Для размещения установки необходима площадь не менее 20 м² в производственном помещении.

Предприятия производители:

«НПП Экотром»
