Главная страница / Публикации по проблемам переработки и утилизации отходов и использованию вторичного сырья

"Основы производства биогаза."


Юля Калмыкова, Александр Герман, Валентин Жирков.

Первыми использовать энергию биогаза стали китайцы ещё за сотню лет до нашей эры. В современный период, благодаря таким глубоким историческим корням и программам государственной поддержке отрасли, в Китае очень широко исполь-зуются биогазовые технологии (около 30 млн. штук в 2000 году).

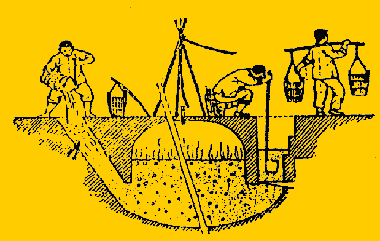

Загрузка и выгрузка биомассы "Из китайского руководства по биогазу".

Метановое "брожение", или биометаногенез, - процесс превращения биомассы в энергию европейцами был открыт только в 1776 г. Вольтой, который установил наличие метана в болотном газе. Биогаз, получающийся в ходе этого процесса, представляет собой смесь из метана 65%, углекислого газа 30%, 1% сероводорода и незначительных количеств азота, кислорода, водорода и закиси углерода. (А. Сассон)

Первые сведения о практическом использовании биогаза, европейцами полученного из сельскохозяйственных отходов, относятся к 1814 году, когда Дейви собрал биогаз при исследовании агрохимических свойств навоза крупного рогатого скота. Для сбора отходов, начиная с 1881 года, стали использоваться закрытые емкости, которые, после небольшой модификации, получили название "септик". Еще в 1895 году уличные фонари в одном из районов города Эксетер (Англия) снабжались газом, который получали в результате брожения сточных вод. Начиная с 1897 года, очистка вод в этом городе проводилась в таких емкостях, из которых биогаз собирали и использовали для обогрева и освещения.

В настоящее время известны биореакторы различных конструкций, где предусмотрены прочность материала, из которого создана установка, устройства для перемешивания массы и теплопереноса, подготовка и подогрев загружаемого суб-страта, забор и аккумулирование биогаза и отвода осадков.

Карагандинский ЭкоМузей с 1 декабря 2000 г. реализует проект "BIOGAS", по внедрению в Карагандинской области биогазовых технологий. Данный проект является первым опытом использования биогазовых технологий в Центральном Казахстане. За время реализации проекта Экологический Музей накопил достаточно много опыта и информации о строительстве, запуске и эксплуатации биогазовых установок, причем данный опыт привязан к местным условиям Центрального Казахстана, где ранее не использовались подобные технологии.

Сотрудники Карагандинского Экологического Музея разработали и претворили в жизнь несколько технологий строительства биогазовых установок, приспособленных для крестьян и фермеров Казахстана.

Зачем нам нужен биогаз?

Биогаз - это продукт обмена веществ метановых бактерий, который образует-ся в результате разложения органической массы.

Биогаз является высококачественным и полноценным носителем энергии и может многосторонне использоваться как топливо в домашнем хозяйстве и в среднем и мелком предпринимательстве для приготовления пищи, производства электро-энергии, отопления жилых и производственных помещений, кипячения, сушки и ох-лаждения. Теплота сгорания в среднем равна 6,0 кВт/ч/куб.м

В какой степени биогаз может заменить традиционное топливо, зависит от объёма и эффективности установки. Карагандинский опыт использования БГУ пока-зывает, что установка объёмом 8 куб. м. и работающая на свином навозе может пол-ностью заменить газ пропан, используемый для приготовления пищи в семье из пяти человек. БГУ объемом 60 куб.м может использоваться для отопления жилого поме-щения площадью 200 кв.м и производственного помещения размером 400 кв.м.

При эксплуатации биогазовой установки отработанное сырье является также полезным продуктом, способным улучшить экономические и экологические условия крестьянского или фермерского хозяйства. Биошлам - это высококачественное удоб-рение, сырьё для производства биогумуса, субстрата для выращивания грибов. А при соответствующих параметрах установки и контроле над соблюдением температур-ного режима работы БГУ - кормовая добавка животным, которым необходим для нормального развития животный белок (свиньи, куры и пр.) и прикорм для рыбы в рыбных хозяйствах.

Подводя итоги, использование биогазовых технологий может принести следующие выгоды:

Экономия времени и труда
- Уменьшается время на приготовление пищи
- Уменьшается время на мытье посуды
- Уменьшается время на уборку на кухне
- Высвобождается время, затрачиваемое на обслуживание печи (очистка печи от золы, уборка золы, поднос топлива, загрузка печи, розжиг, наблюдение за печью и добавление топлива)
- Высвобождается время, затрачиваемое ранее на сбор, транспортировку, сушку и складирование кизяка или поиски, транспортировку и перегрузку угля, и поиски, покупку, рубку, сушку и складирование дров
- Уменьшается время на прополку сорняков (их семена погибают в накопителе)

Экономия денег
- Экономятся деньги, затрачиваемые на печное топливо или электричество
- Продлевается срок службы кухонной посуды
- Экономятся деньги на покупку удобрений и гербицидов

Возможность получения дополнительных денег
- Вы можете продать излишки газа соседям или обменять на что-нибудь
- Вы можете продать компост
- При использовании компоста повышается урожайность ваших с/х культур и Вы можете выручить больше денег от их продажи.

Экологические выгоды
- Уменьшение выброса в атмосферу метана (парниковый газ)
- Уменьшение количества сжигаемого угля, дров или топлива для выработки электроэнергии, и как следствие уменьшение образуемого углеки-слого газа (парниковый газ) и вредных продуктов сгорания
- Уменьшение сброса в окружающую среду загрязненных вод
- Очищение загрязненных вод от органических веществ и микроорганизмов
- Сохранение леса от вырубки
- Уменьшение необходимости в химических удобрениях
- Очищение воздуха в доме и селе от продуктов сгорания угля
- Уменьшение загрязнения воздуха азотистыми соединениями, дезодорирование воздуха

Экономия места
- Высвобождается место, ранее занимаемое углем или кизяком

Удобства
- Очищается воздух в доме и на кухне
- Уменьшается объем неиспользуемого мусора (мусора становится меньше)
- Используются все органические отходы, включая отходы туалета
- В огороде и на поле становится меньше сорняков, их семена гибнут в накопителе
- Уменьшается запах от навоза во дворе (бионакопитель анаэроб-ный, то есть не имеет контакта с воздухом)
- Уменьшается количество мух

Сохранение здоровья
- Уменьшается риск заболеть болезнями, связанными с загрязненным воздухом - респираторными и глазными заболеваниями
- Улучшается эпидемиологическая обстановка из-за гибели в накопителе микроорганизмов и уменьшения мест размножения насекомых

Для того, чтобы разобраться, какие выгоды и прибыли может принести экс-плуатация биогазовой установки в вашем конкретном фермерском или крестьянском хозяйстве, вы должны понять:
1. сколько затрат потребуется для строительства БГУ,
2. как можно эти затраты сократить
3. и за какое время эти затраты окупятся.

Ответы на поставленные вопросы можно получить, составив подробный план строительства установки, ее эксплуатации и реализации полученных продуктов.

Какими бывают биогазовые установки.

Для большей ясности приведём несколько определений, часто используемых в этой главе терминов:

Биореактор - резервуар, (сосуд, емкость) в котором созданы условия для жизнедеятельности метангенерирующих бактерий. Как синоним термина "реактор" в некоторой литературе используются термины "реактор", "метантенк", "метантанк" "септик" - все они имеют один смысл

Система отопления - система парового (водяного) отопления позволяющая поддерживать рабочую температуру в биореакторе, особенно в зимний период.

Перемешивающее устройство - устройство расположенное внутри биореактора и позволяющее перемешивать перерабатываемую массу для ускорения полной переработки.

Загрузочное и выгрузное отверстия - проёмы в биореакторе, через которые загружается сырьё и выгружается переработанная биомасса.

Все биогазовые установки делятся по рабочему циклу на два типа: непрерывно работающие и работающие периодически.

Непрерывно работающие биогазовые установки постоянно подгружаются сырьём, и одновременно переработанная биомасса отгружается. Таким образом, работа установки не прерывается.

Биогазовые установки, работающие периодически или циклично, загружаются полностью до рабочего уровня и герметически закрываются, в течение некоторого промежутка времени установка активно выделяет биогаз, после полной переработки биомассы установка разгружается и рабочий цикл повторяется.

Форма реактора и применяемые строительные материалы. В ходе реализации проекта были разработаны биогазовые установки, способные работать в условиях Центрального Казахстана.

Цилиндрические биогазовые установки располагаются горизонтально, если установка непрерывно работающего типа, и вертикально при циклично работающей установке.

Эллипсоидные биогазовые установки имеют форму, близкую к яйцеобразной. С точки зрения процесса биометаногенеза такая форма биореактора наиболее оптимальна - в ней происходят процессы естественного перемешивания, а также отвода шлама и стока осадков. Строятся биогазовые установки подобной формы из бетона или возводятся из кирпича.

Оборудование, используемое для производства биогаза. Для повышения вы-хода биогаза из установки применяется дополнительное оборудование:

1. Фекальные насосы применяются для откачки переработанной биомассы и значительно облегчают обслуживание биогазовой установки.
2. Циркуляционные насосы применяются в системе отопления установки и позволяют поддерживать рабочую температуру с меньшими энергозатратами.
3. Перемешивающие устройства применяются для перемешивания перерабатываемой биомассы внутри реактора, что повышает производитель-ность установки и уменьшает время, необходимое для переработки биомассы.
4. Обратный клапан, устанавливаемый в систему газоотвода, не-обходим для предотвращения попадания воздуха в биореактор.
5. Газовый котёл отопления, подключается к системе отопления установок и работает на выделяемом биогазе и потребляет до 5% от всего ко-личества газа.

Производительность БГУ

Как уже было отмечено ранее, продуктами производства БГУ являются биогаз и биошлам.

Производительность биогаза - выход биогаза (м3) с единицы субстрата (м3) за период ферментации.

Производительность биогаза зависит следующих параметров:
- объёма реактора установки; чем больше объем установки, тем больше выход газа
- температуры в реакторе, при которой происходит брожение (фермента-ция); метанобразующие бактерии в безкислородных условиях могут выделять газ в температурном интервале от 0С- до 70С. Однако, наиболее интенсивно биогаз выделяется в 2-х температурных интервалах. Необходимо отметить, что при различной температуре "работают" различные виды метаногенерирующих бактерий. Первый интервал (мезофильный, т.к работают мезофильные бактерии) от 25С - 38С - оптимальная температура 37С. Второй интервал (термофильный, т.к. работают термофильные бактерии) от 45С - 60С - оптимальная температура 56С. Каждый из этих интервалов обладает рядом преимуществ и недостатков, подробно с ними можно ознакомиться ниже.

Мезофильный тип ферментации

Плюсы

- Производительность газа практически не снижается при отклонении температуры на 1-2?С от оптимума;
-Требуется меньше энергетических затрат на поддержание температуры.

Минусы

- Выделение газа менее интенсивно;
- Требуется больше времени до полного разложения субстрата -25 дней;
- Биошлам полученый при данном режиме не является полностью стерильным.

Термофильный тип ферментации

Плюсы

- Выделение газа интенсивнее;
- Требуется меньше времени до полного разложения субстрата - 12 дней;
- Биошлам полученый при данном режиме является полностью стерильным и поэтому его можно применять в качестве кормовых добавок животным.

Минусы

- Производительность газа значительно снижается при отклонении температуры на 1-2?С от оптимума;
- Требуется больше энергетических затрат на поддержание температуры.

- от сырья. Сырьем для БГУ может быть навоз домашних животных, растительная масса и другие органические остатки. В зависимости от используемого субстрата, производительность биогаза варьирует. Примерные данные указаны в таблице №1

Таблица №1. Производительность биогаза в зависимости от используемого сырья за период ферментации (Archea 2000г, Германия).

Сырье (субстрат)
Биогаз (м3 на м3 субстрата)
Куринный помет
53,71
Конский навоз
40,60
Навоз КРС
32,40
Навоз КРС (свежий)
76,69
Овечий навоз
162,00
Свиной навоз
25,52

- влажности загружаемого субстрата; Процесс брожения может происходить при влажности от 50% до 95%, однако учеными доказано для животноводческих отходов процесс метанообразования оптимально протекает при влажности сырья от 90-95 .

- времени пребывания субстрата в реакторе; Оптимальное время пребывания субстрата в реакторе различается в зависимости от рабочей температуры и вида сбраживаемого сырья. При мезофильном типе ферментации -25- 30 дней, при термофильном - 10-15дней.

Эксплуатация биогазовых установок

1.Пуск установки осуществляется в несколько этапов.
Первоначально производится загрузка установки сырьём, очень важным аспектом этого действия является влажность загружаемого субстрата - она должна составлять в зимний период 85%, летом до 92%. Установка загружается до гидрозатвора. Для ускорения начала процесса метаногенеза в загруженный субстрат заливается закваска (биошлам или субстрат из работающей установки). За неимением закваски в субстрат вносят свежий навоз КРС.

2. Своевременная загрузка и оптимальная влажность сырья.
Периодичность загрузки субстрата определяется опытным путём для каждой биогазовой установки, этот параметр зависит от многих показателей: температуры субстрата, вида животных производящих сырьё, влажности субстрата, объёма установки и пр. До оптимальной влажности сырьё доводят перед загрузкой в установку. Субстрат разбавляют тёплой водой (35-40 град.) тщательно размешивают, а потом заливают в загрузное отверстие установки. От влажности сырья зависит объём выходящего биогаза, время переработки сырья и степень его разложения. В летний период оптимальная влажность 92%, зимой оптимальной является 85% влажность.

3. Поддержание оптимальной температуры.
В условиях Центрального Казахстана необходимо подогревать работающий реактор. При строительстве внутри реактора монтируются трубчатые теплообменники, которые, в зависимости от конструкции установки, подводятся либо к паровому отоплению жилого дома (установки малого объёма), либо к автономному отопительному котлу, работающему на биогазе. Для снижения теплопотерь, загружаемый субстрат разбавляют горячей (температура не выше 60оС) водой.

4. Перемешивание.
Перемешивание субстрата внутри реактора значительно повышает эффективность работы БГУ, так как препятствует образованию осадка и плавающей корки и обеспечивает перемещение массы в реакторе.

5. Аккумулирование биогаза.
Поскольку биогаз расходуется неравномерно, а установка вырабатывает его постоянно, то возникает вопрос об его аккумулировании. Собирать газ можно в резиновые камеры, используемые в колёсах сельскохозяйственных машин.

6. Использование биогаза.
Биогаз используется для приготовления пищи, отопления жилых помещений, отопления производственных помещений (теплиц, птичников и др.).

7. Использование биошлама.
Биошлам используется как удобрение на полях хозяйства, при полной переработке субстрата в реакторе установки, биошлам можно использовать как добавку в корм свиньям и домашней птице. После несложной обработки (фильтрация и сушка) биошлама его можно реализовывать в коммерческих целях. Потенциальные покупатели удобрения из биошлама - садоводческие хозяйства, дачные кооперативы и пр.

8. Техника безопасности.
В состав биогаза входят сероводород (H2S), углекислый газ (CO2) и метан. Метан, входящий в состав биогаза, практически не ядовит. Он легче воздуха, легко воспламеняется и образует с воздухом (5-15% метана) или кислородом взрывчатую смесь. В случае утечки, при наличии вентиляции, газ улетучивается без каких либо последствий. Сероводород, если и представляет опасность для здоровья людей, то встречается в небольших количествах и легко обнаруживается по неприятному запаху. Поскольку сероводород тяжелее воздуха, необходимо обращать внимание на то, чтобы при утечках этот газ не смог накапливаться в углублениях. При высоких концентрациях он притупляет восприятие запаха, что затрудняет его обнаружение и может привести к смертельным отравлениям, но ещё раз можно отметить, что доля сероводорода в биогазе очень мала и состовляет не более 1 %. Углекислый газ (CO2) входящий в состав биогаза, тоже может скапливаться в глубоких выемках, так как он тяжелее воздуха, при наличии неплотностей в установке вызывает опасность удушья.

Заключение

Если вас заинтересовала информация в нашей брошюре, и вы решились построить в вашем хозяйстве биогазовую установку, то хотелось бы вам дать еще несколько советов и рекомендаций.

Совет №1. Перед строительством установки хорошенько обдумайте вопрос об использовании биошлама. От этого зависит форма реактора и температурный режим. В случае использования биошлама как удобрения, снижается стоимость обслуживания и строительства. В случае использования биошлама как пищевых добавок для скота и птицы возрастает стоимость, но уменьшается время на окупаемость. Скот и птица, получающие такие добавки быстрее набирают вес, снижается падеж, за счет чего можно получить прибыль в домашнем (крестьянском или фермерском) хозяйстве.

Совет №2. Определившись с формой и объемом реактора, можно начинать составлять свою смету на строительство. Подведя черту "итого", не хватайтесь сразу за голову от высоких сумм. Стоимость установки можно значительно снизить, используя в некоторых случаях бросовый или "проверенный временем" строительный материал.

Совет №3. Подготовив список необходимых строительных материалов, можно что-то не найти в вашем городе или районе. Посоветуйтесь с нами, мы вам сможем подсказать, какой строительный материал можно использовать взамен не найденного.

Рекомендуем Вам по всем возникшим вопросам строительства и обслуживания установок обращаться в ЭкоМузей, и мы постараемся Вам помочь


Источник: ЭкоМузей
