Главная страница / Сделай сам

"Катамаран из пластиковых бутылок"


Материал прочитан 2768 раз и оценен
0
Что такое катамаран? Это два поплавка, а сверху платформа. Для соединения поплавков в одно целое нужно сварить жесткий металлический остов (рис. 1). В данном каркасе используется 336 бутылок, по 168 бутылок в одном поплавке, которые распределяются по 14 бутылок в 12 секциях.

336 бутылок х 1,5 = 504 кг (такова возможная нагрузка на катамаран), где 1,5 — вес груза, который может удержать одна бутылка. Конечно, эти параметры могут быть изменены в зависимости от того, какую конструкцию вы выберете для себя.

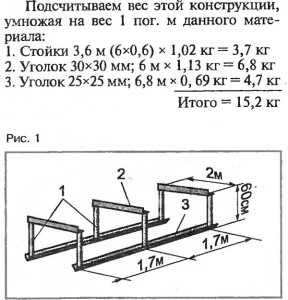

На рис. 1 указаны: 1 — стойки из труб d = 1/2″, длиной по 60 см в количестве 6 шт. Они служат для крепления поплавков, а также для крепления на них палубы; 2 — уголок 30×30 мм для крепления палубы; 3 — уголок 25 x 25 мм для крепления стоек, а также для того, чтобы при движении катамарана по грунту не портить рейки низа поплавка, которыми обшиты бутылки. Правда, здесь можно столкнуться с другой проблемой: этот уголок при передвижении катамарана по воде может цеплять на себя водоросли.




Теперь нужно определить конфигурацию поплавка. Для этого нужно вырезать 14 шт. кружков из картона d = d бутылки и на столе их по-разному расположить в секции. Самая разумная конструкция поплавка на рис. 2. Здесь тоже все зависит от вашего вкуса и желания. Бутылки можно сложить плоско, формируя своеобразные лыжи, а можно расположить треугольником и т. д. Теперь, зная расположение бутылок в поплавке, вырезаем шаблон из картона и по нему выпиливаем 10 досок размером 43 х 27 см. 6 шт. будут крепиться на стояки каркаса, 4 шт. — снаружи. Для крепления досок на каждую стойку нужно приварить полоску железа длиной 20 см.

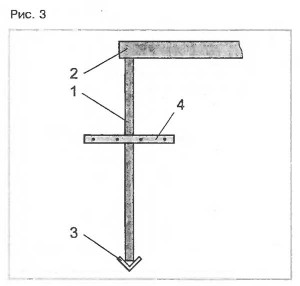

На рис. 3: 1 — стойка; 2 — уголок 30 х 30 мм, для крепления палубы; 3 — уголок 25 x 25 мм — нижний пояс; 4 — пластина для крепления доски 43 х 27 см, которая служит основанием поплавка и к которой будут прибиваться рейки обшивки.



Таким образом, поплавок располагается посреди стойки каркаса. Весь материал, особенно дерево, нужно хорошо обработать водоотталкивающими средствами.

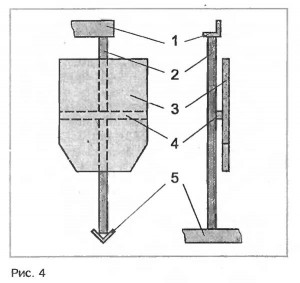

На рис. 4 показано, как будут крепиться доски размером 43 x 27 см к стойкам каркаса: 1 — уголок 30 х 30 мм — для крепления палубы; 2 — стойки d = 1/2″ для поддержания палубы и для крепления досок 27 х 43 см, по которым затем рейками будут обшиваться бутылки поплавка; 3 — доска 43 х 27 см; 4 — пластина, привариваемая к стойке, на которую прибивается доска 43 х 27 см; 5 — уголок 25 х 25 мм для крепления стоек.

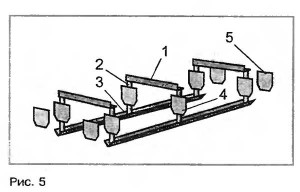

Теперь, когда все узлы мы разобрали, попытаемся изобразить, как все это будет выглядеть. На рис. 5 схема каркаса, на котором закреплены доски 27 х 43 см, а к ним фиксируются бутылки емкостью 1,5 л в обшивке из реек.



1 — уголок 30 х 30 см для крепления палубы; 2— стойки d = 1/2″, на которых крепятся доски 27 х 43 см; 3 — уголок 25 х 25 мм — нижний пояс, к которому крепятся стойки и который защищает обшивку от повреждения снизу; 4 — доски 43 х 47 см, по которым делается обшивка поплавка рейками; 5 — доски 27 х 43 см, которые крепятся в торце поплавка, так как справа и слева по одной секции с бутылками (14 шт.) находится за пределами каркаса.

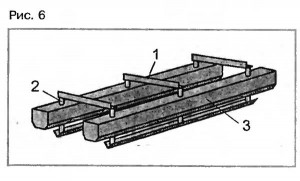

Теперь прикинем, как это будет выглядеть после обшивки. На рис. 6: 1 — уголок 30 х 30 мм для крепления палубы; 2 — стойка 1/2″, на которой крепится доска 43×27 см для обшивки рейками поплавка; 3 — обшитый поплавок.



И последнее: если судить по каркасу, то площадь палубы будет равна 3,4 x 2 = 6,8 м². Но если катамаран покажет хорошие ходовые качества, то палубу можно сделать шире, добавив по 20 см с каждой стороны за счет съемной доски. В качестве привода подойдут лопасти с велосипедными педалями. На палубе можно установить легкий тент от солнца и сделать ограждение из алюминиевых трубок, которые вставлять в заранее заготовленные гнезда, по которым пропустить бельевую веревку.

Такой катамаран будет отличным «домом отдыха» на семью из 2—3 человек и субботние и воскресные дни.

Источник: http://igrushka.kz
