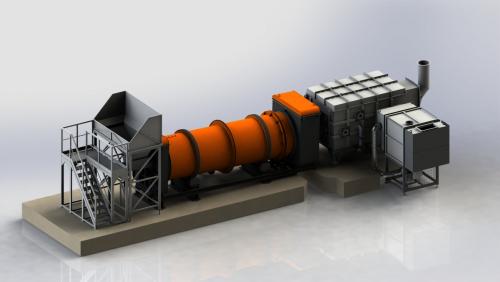

Мобильная инсинераторная установка ИУ-2000М предназначена для утилизации твердых бытовых, коммунальных, промышленных отходов, нефтешламов, буровых шламов и других видов отходов.
ПРИНЦИП РАБОТЫ:
1. Подготовленный отход помещается в загрузочный модуль в ручном или автоматическом режиме, откуда дозировано поступает с помощью системы шнековой подачи в камеру сжигания, представляющую из себя вращающийся барабан, футерованный гильзой из нержавеющей стали. В нем под воздействием температуры до 900°С, создаваемой многоступенчатым горелочным устройством и принудительной подачей воздуха, происходит воспламенение и сгорание отхода с последующим перемещением зольного остатка в выгрузной бункер. Отходящие газы под действием разряжения поступают в камеру дожигания газа, оснащенную собственным горелочным устройством, где находятся не менее 2х секунд при температуре 1200°С.
2. После камеры дожигания раскаленные газы проходят через модуль рекуперации тепловой энергии, в котором происходит резкое остужение газов до 300…400°С, а высвободившееся тепловая энергия через теплоноситель (вода, этиленгликоль и др.) может быть использована для отопления теплиц, бытовых и технологических помещений, служить для сушки продуктов деревообработки и др. Охлажденные газы после теплообменного оборудования попадают по системе дымоходов в блок механической очистки – инерционные циклоны, где происходит осаждение механических примесей дымовых газов. После сухой газоочистки в блоке циклонов дымовые газы с температурой 200…250°С подаются на очистку от кислых газов в мокрый скруббер. Попадая в скруббер газы проходят через дымоотражатель, после чего орошаются мелкодисперсным реагентом, который, охлаждает дымовые газы и очищает их от вредных веществ.
3. Отработанный скрубберный раствор выводится из линии циркуляции и может направляться в печь на утилизацию.
4. Далее дымовые газы дымососом рассеиваются в атмосферу через дымовую трубу.
5. После вышеописанных этапов газоочистки отходящие газы в атмосферу по своему составу безопасны для человека и к окружающей среде.
Управление установкой осуществляется удаленно с помощью переносного пульта с собственным интуитивно понятным интерфейсом.
СОСТАВ ОБОРУДОВАНИЯ:
Контейнер №1 40фт. НС;
Контейнер №2 40фт. НС;
Модуль загрузки продуктов утилизации;
Камера загрузки;
Камера сгорания ротационная, футерованная гильзой из нержавеющей стали;
Система вращения камеры сгорания;
Камера дожигания дымовых газов, футерованная огнеупорными материалами;
Горелочное устройство камеры сгорания;
Горелочные устройства камеры дожигания дымовых газов;
Камера выгрузки;
Комплект дымоходов;
Модуль рекуперации тепла;
Аппарат воздушного охлаждения;
Блок циклонов механической очистки дымовых газов;
Скруббер химической нейтрализации дымовых газов;
Комплект силовых кабелей для подключения модулей;
Автоматизированная система управления установкой на базе ПЛК;
Дымосос;
Труба дымовая;
Труба дымовая аварийная;
Агрегат хранения и подачи жидкого топлива;
Комплект внешнего освещения;
Защитные ограждения, площадки обслуживания и лестницы;
Комплект ЗИП на 1 год эксплуатации;
Эксплуатационная документация;
Комплект сертификатов и разрешительных документов с действующей ГЭЭ.
